Schneideisen JBO, HSS UNC-Grobgewinde

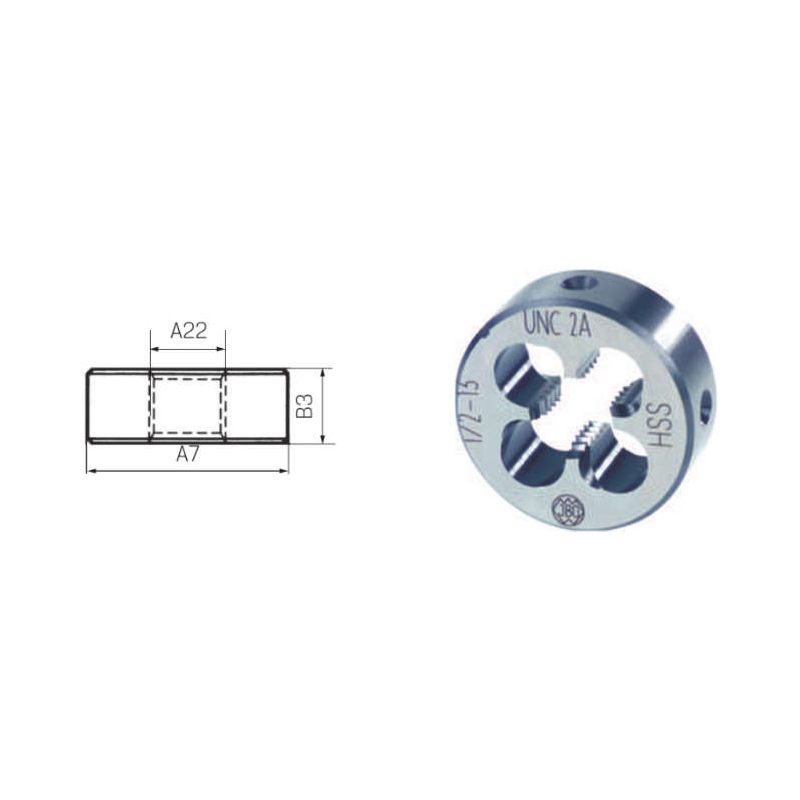

Abb.ä.
Artikel-Nr.: 140450 1-8
Artikel-Nr.: 1016445
Artikel-Nr.: 105480
65,10 €
63,15 €
zzgl. MwSt. / pro Stück
Sie sparen:
1,95 €
(3%)
Produktbeschreibung
Ausführung:
- Form B geschlossen
- mit Schälanschnitt ab 5-40
- Toleranzfeld 2A
Verwendung:
Für Hand- und Maschinengebrauch, zur Bearbeitung von Stahl bis ca. 800 N/mm² sowie unterschiedlichster Werkstoffe
Der Schälanschnitt bewirkt ein freies Abfließen der Späne nach vorne und eine Verringerung des Schnittmomentes. Spänestauungen in den Spanlöchern werden vermieden. Dadurch wird eine verbesserte Oberflächengüte bei den geschnittenen Gewinden und eine höhere Standzeit erreicht. Alle auf Maschinen eingesetzte Schneideisen müssen daher mit Schälanschnitt ausgestattet sein.
- Form B geschlossen
- mit Schälanschnitt ab 5-40
- Toleranzfeld 2A
Verwendung:
Für Hand- und Maschinengebrauch, zur Bearbeitung von Stahl bis ca. 800 N/mm² sowie unterschiedlichster Werkstoffe
Der Schälanschnitt bewirkt ein freies Abfließen der Späne nach vorne und eine Verringerung des Schnittmomentes. Spänestauungen in den Spanlöchern werden vermieden. Dadurch wird eine verbesserte Oberflächengüte bei den geschnittenen Gewinden und eine höhere Standzeit erreicht. Alle auf Maschinen eingesetzte Schneideisen müssen daher mit Schälanschnitt ausgestattet sein.
Technische Daten
| Hersteller-Art.Nr.: | 105480 |
| Precitool-Art.Nr.: | 1016445 |
| Materialeignung: | Stahl |
| Körperdurchmesser (mm) [BD]: | 55 |
| EAN [EAN]: | 4046122402458 |
| Gesamtlänge (mm) [OAL]: | 22 |
| Gewindetoleranz: | 2A |
| Gewindegröße : | UNC 1 |
| Gewindetyp: | UNC |
| Gewindesteigung: | 8 |
| Flankenwinkel: | 60 |
| Form: | B |
| Gelappt: | nein |
| Gewindeart: | UNC |
| Material: | HSS |
| Norm des Gewindes: | ASME B1.1 |
| Norm des Schneideisen: | EN 22568 |
| Oberfläche: | HSS |
| Schneidrichtung: | rechts |
| Schälanschnitt: | ja |
| Toleranzfeld: | 2A |
| Zolltarifnummer: | 82074030 |
| [A21] Gewindenenndurchmesser Zoll: | UNC 1 |
| [A3] Gewindesteigung mm: | 8 |
| [A6] Anschnittdurchmesser mm: | 25.40 |
| [A7] Körperdurchmesser mm: | 55 |
| [B3/B4/B5] Gesamtlänge mm: | 22 |
